一：概述

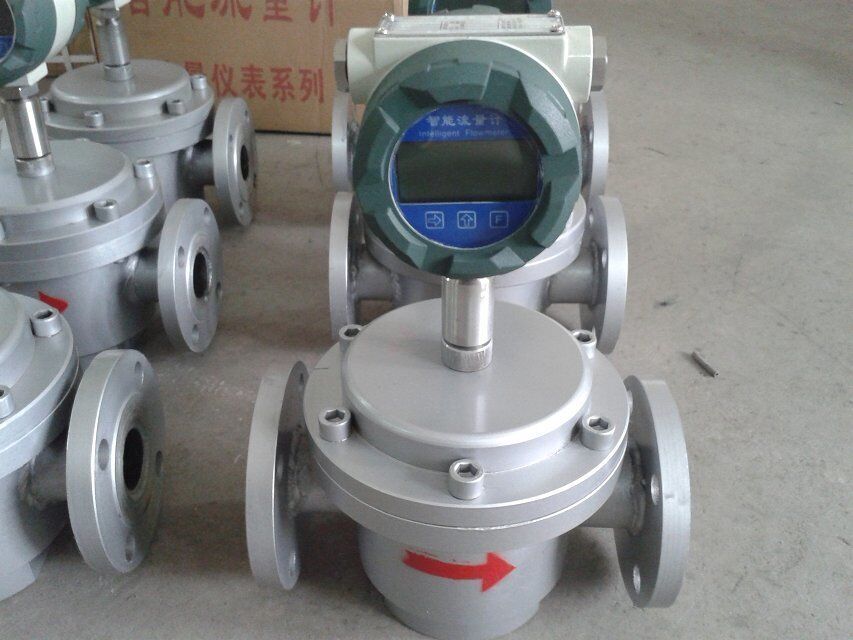

JL-LC型橢圓齒輪流量計是一種容積型測量?jī)x表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。與普能機械批控器或電子批控器組合，可實現不同型式的灌裝，批控等多種功能。
產品特點：
JL-LC-A型 鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
JL-LC-E型 鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
JL-LC-B型 廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
◆技術數據
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）----
二：功能框圖

三：特點
流量計所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀。
流量計采用專利設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變?cè)杏?jì)量精度。
流量計采用防水設計。
流量計現場可顯示累積流量、瞬時流量、單次流量等。

四：技術指標
允許基本誤差:±0.1% 、±0.2% 、±0.5%
公稱通徑DN（mm）:4～300
公稱壓力PN（M.Pa）:鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3
鑄鋼（E）2.5、4.0、 6.3 、9.6
被測液體溫度:低溫型：-40～ +60℃  常溫型-10℃～ +80℃
中溫型-10℃～ +200℃高溫型-10℃～ +300℃
被測液體粘度(mPa.s):0.3～ 50000
現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）
9999,999.9 L（瞬時流量）
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65

五:主要零件材料組合




流量范圍:
六、型號代碼
