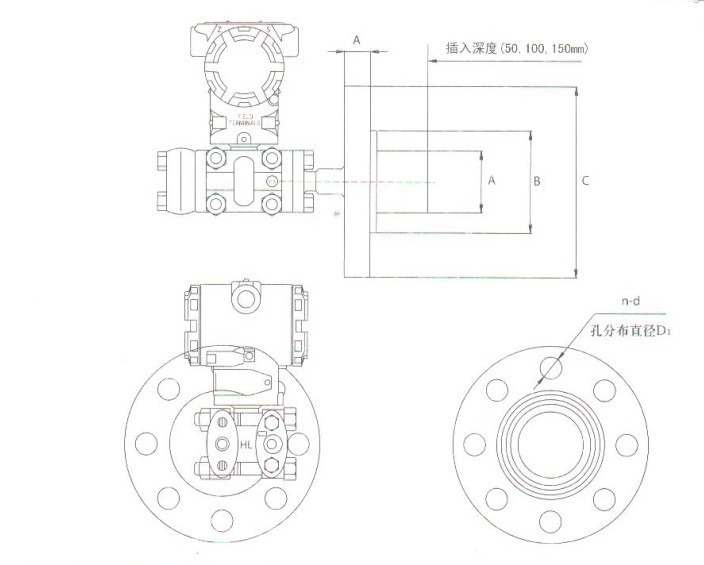

3851LT系列單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。
★使用對象；液體.氣體和蒸汽
接液膜片材料有316L、哈氏C-276、蒙乃爾、鉭等。
    用戶不注明時,以3〃150LB安裝法蘭及接液膜片材料316L供貨。

JL-3851GP型

壓力變送器（含負壓）

3

0-1~6KPa

4

0-6~40KPa

5

0-40~250KPa

6

0-0.16~1MPa

7

0-0.4~2.5MPa

8

0-1.6~10 MPa

9

0-4~25 MPa

0

0-6~40 MPa

代號

輸出

E

非智能型（4~20mA輸出）

S

智能型（HART協議）

代號

結構材料

法蘭接頭

排氣/排液閥

隔離膜片

灌充液體

22

316不銹鋼

316不銹鋼

316不銹鋼

硅油

23

316不銹鋼

316不銹鋼

哈氏合金c

24

316不銹鋼

316不銹鋼

蒙乃爾

25

316不銹鋼

316不銹鋼

鉭

33

哈氏合金c

哈氏合金c

哈氏合金c

35

哈氏合金c

哈氏合金c

鉭

44

蒙乃爾

蒙乃爾

蒙乃爾

代號

附加功能

M1

0~100%線性指示表

M2

LED數字顯示表

M3

LCD數字顯示表

B1

管裝彎安裝板

B2

板裝彎安裝板

B3

管裝平安裝板

C0

1/2-14NPT錐管內螺紋接頭

C1

1/2-14NPT引壓接頭后部焊接引壓管Φ14

C2

丁字形螺紋接頭M20*1.5

d

隔爆型d II BT4

i

本安型ia II CT6

3851GP

8

S

22

M1B1C1

選型舉例
