分類：智能顯示儀表
型號：
咨詢熱線：13905232312
1、 萬能信號輸入，用戶任意選擇。（熱電偶，熱電阻，電壓，電流，線 性電阻，頻率）。
2、 測量值、設定值可用模擬條、數字屏進行顯示，顯示內容可自由 切換 。
3、 測量值與設定值可進行加減運算。
4、 8 種報警控制方式選擇。
5、 可進行開方及小信號切除。
6、 開關電源型儀表可有 6 個開關量輸出。
7、 出現斷阻，斷偶、斷線故障時，報警繼電器可選擇輸出狀態。
8、 可做計數器和可逆計數器儀表，斷電后重新上電恢復斷電前的計數值，可清除計數值、可預置數、可對 計數值進行上下限報警和變送輸出。
9、 可實現關聯報警控制方式。
10、外供 24V，30mA 或 50mA 或 100mA 電源（可作為二線制變送器電源）。
11、測量值或內給定值變送輸出：0～10mA、4～20mA、0～5V、1～5V、0～10V。

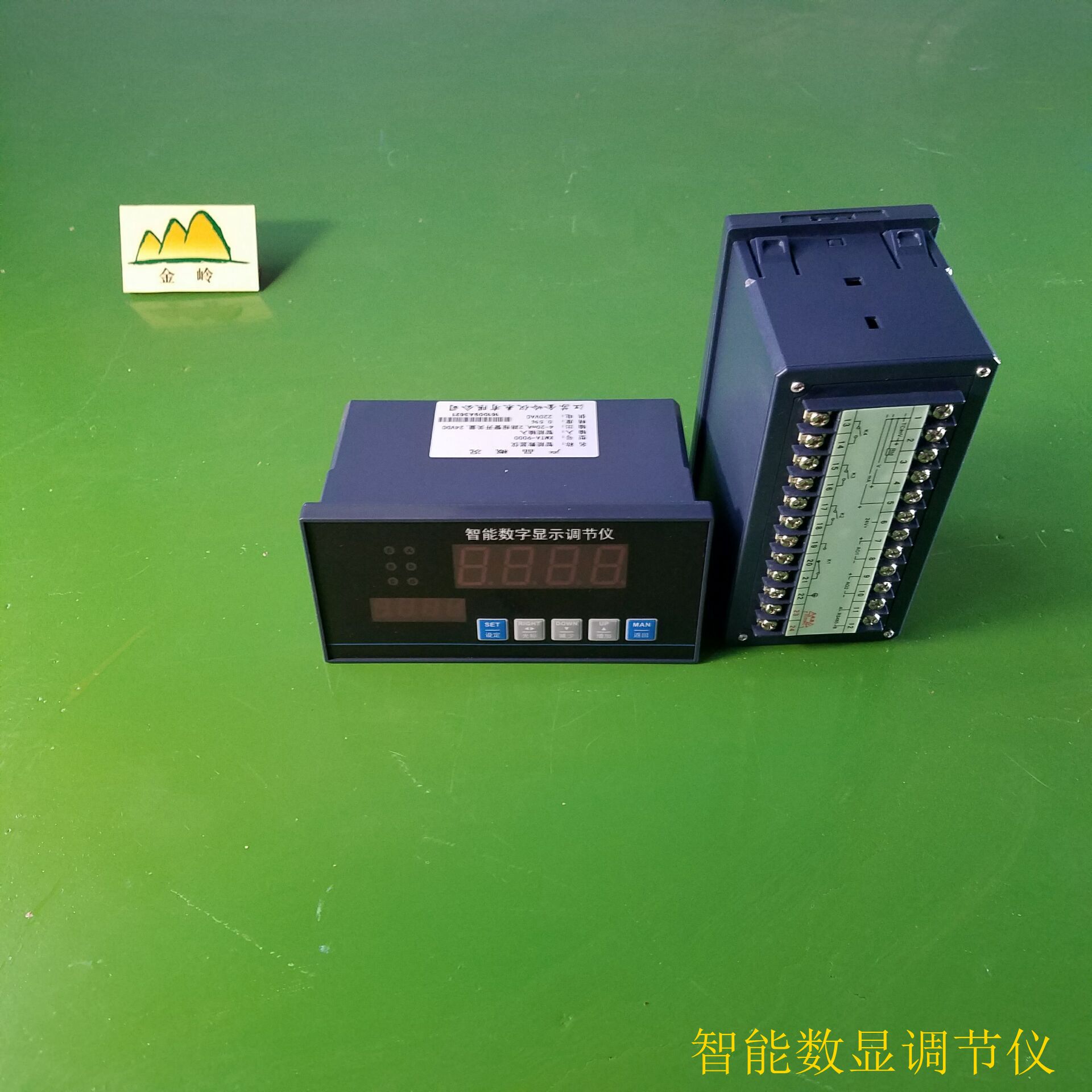

XMGA-9000智能光柱顯示調節儀
面板提示
|
顯示方式 |
指示內容 |
|
單屏單光柱 |
單屏：設定時按SET鍵顯示程序提示符，再按SET鍵顯示相應代碼或參數，測量時只顯示測量值。 單光柱：顯示可通過▼鍵交替顯示測量值%或測量值相對于設定值SP1和SP2區間的%。 |
|
單屏雙光柱 |
單屏：同單屏單光柱指示內容 雙光柱：分別顯示值得%和測量值對于SP1或SP2區間的%。 |
|
雙屏單光柱 |
雙屏：設定時上屏（主屏）顯示提示符，下屏（副屏）顯示相應代碼或參數，按SET鍵上、下屏內容同時出現；測量時主屏顯示測量值，副屏顯示設定值。 單光柱：同單屏單光柱中指示內容。 |
|
雙屏雙光柱 |
雙屏：同雙屏單光柱中指示內容。 雙光柱：同單屏雙光柱中指示內容。 |
XMGA-9000智能光柱顯示調節儀選型表
|
JL-XMGA |
□□□□□□□ |
說明 |
|
|
設計序列 |
9 |
9000系列儀表 |
|
|
顯示方式 |
1 2 3 4 5 6 7 8 9 |
單屏顯示 雙屏顯示 單屏+單光柱 單屏+雙光柱 雙屏+單光柱 雙屏+雙光柱 單屏+三光柱 三屏顯示 開方方式顯示加小信號切除（訂貨時請注明） |
|
|
輸入方式 |
0 1 2 3 4 5 6 |
頻率輸入（0-10KHz） 配熱電偶（E、K、B、J、T、R、N） 配熱電阻（pt100、Cu50、Cu100、BA1、BA2、G） 配直流電流（0-10mA、4-20 mA） 配直流電壓（0-5V、1-5V、0-20mV、0-75mV、0-200mV） 配用遠傳電力電阻值及線性電阻值（0-400Ω） 配用1-5全部類型，用戶可隨時改變輸入類型其中任何一種 |
|
|
控制輸出及調節方式 |
0 1 2 3 4 5 6 7 8 9 |
無繼電器輸出 一個繼電器輸出 兩個繼電器輸出（分別獨立） 三個繼電器輸出（分別獨立） 四個繼電器輸出（分別獨立） 四個繼電器輸出（分別獨立，SP3做聲光報警） 四個繼電器輸出（單關聯，SP1和SP2或SP3和SP4） 四個繼電器輸出（雙關聯，SP1和SP2或SP3和SP4） 五個繼電器輸出 六個繼電器輸出 |
|
|
附加功能 |
0 1 2 |
無附加功能 帶有斷偶、斷阻、斷線（4-20MA、1-5V）報警 副屏顯示（PV±SP1功能） |
|
|
外形尺寸 |
H V J F Q S |
橫式160*80 開孔152*76 豎式80*160 開孔76*152 豎式48*96 開孔45*92 方式96*96 開孔92*92 方式72*72 開孔68*68 方式48*48 開孔45*45 |
|
|
變送輸出 |
A B C D E F G |
無變送輸出 變送輸出0-10Ma 變送輸出4-20Ma 變送輸出0-5V 變送輸出1-5V 2路變送輸出（或特殊信號變送輸出） 頻率輸出（3—10KHz） |
|
|
定時功能 |
S |
缺省為無定時功能 帶定時功能 |
|
|
供外24V直流電源 |
P |
缺省為無24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源） |
|
|
通訊接口 |
T |
缺省為不帶通訊接口 帶RS485或RS232通訊接口 |
|
|
供電電源 |
K W |
缺省為220V.AC 開關電源85-260VAC 開關電源18-36VDC或18-36VAC |
|
