性能特點
    智能手操器可接在各種調節器之后作備用儀表，一旦調節器失效，可由本控制器替代進行手動操作，并可取代伺服放大器直接驅動閥門。
    能自動跟隨輸入值進行控制輸出（模擬量控制輸出或開關量控制輸出）?？蓪崿F(xiàn)自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功 能，以實現手動/自動的平穩切換。
    可兩路同時輸入并顯示測量信號及反饋信號。
    可隨意改變儀表的輸入信號類型。采用/新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與 可靠性。
    可分別帶有一路模擬量控制輸出或一路開關量控制輸出（繼電器正轉、反轉控制）及一路模擬量變送輸出，適用于各種測量控制場合。
    可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。

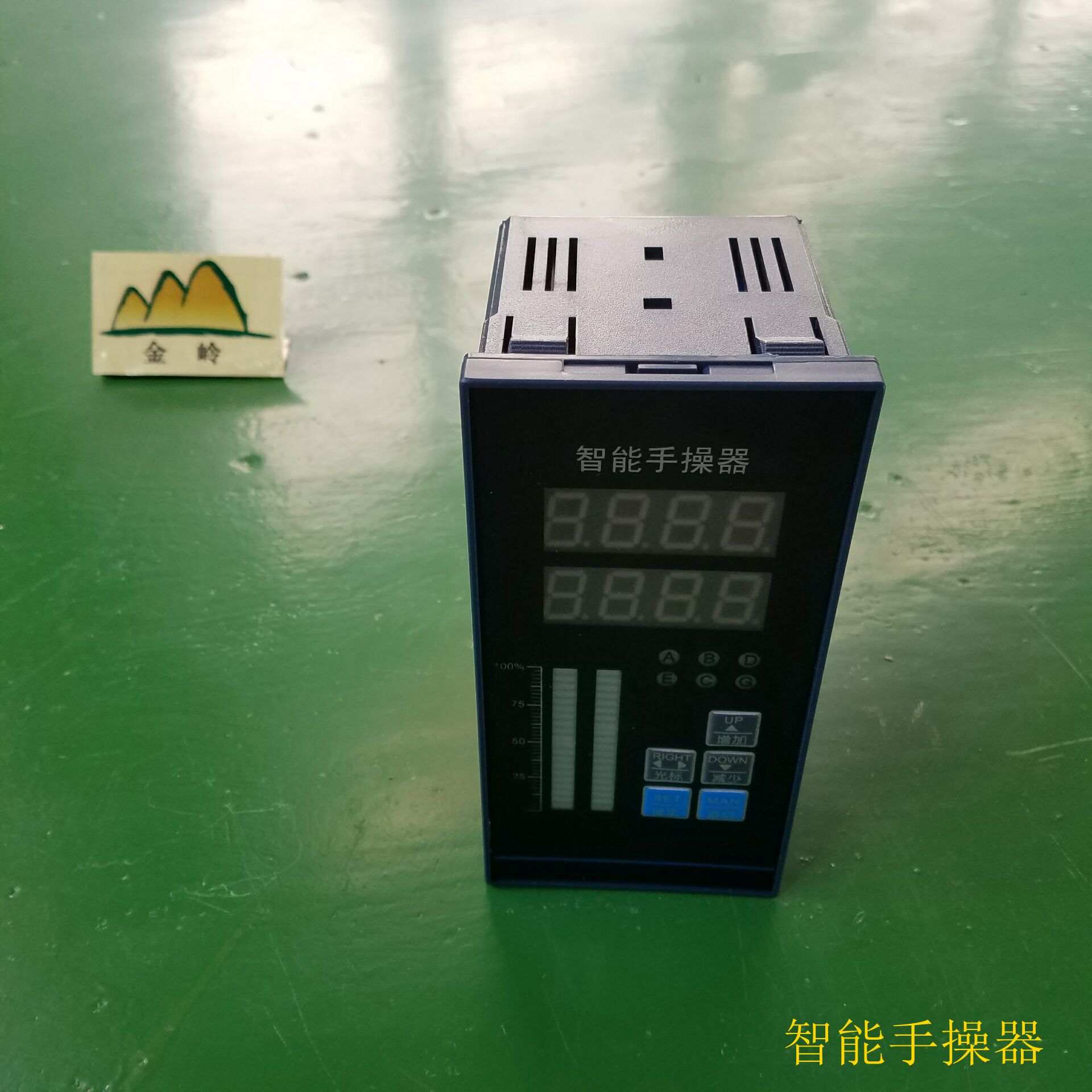

    采用雙LED數碼（可同時顯示測量值+閥位反饋值--或輸出量）+雙光柱（可同時顯示測量值+閥位反饋值--或輸出量，光柱顯示分辨率達101線）顯示，使顯示更為直 觀迅速。

面板指示

顯示方式	指示內容
雙屏單光柱	上屏：顯示調節器輸出信號（手操器的輸入信號，以過程量的形式顯示Ma、V、%等）
	下屏：自動狀態時顯示控制量（即以百分比的形式顯示出上位計或調節器的輸出信號）
	光柱：以百分比形式顯示閥位反饋量
單屏雙光柱	單屏：顯示調節器的輸出信號、（手操器的輸入信號，以過程量的形式顯示Ma、V、%等）；通過加鍵可以切換以百分比形式顯示上位機或調節器的輸出信號的控制量，手動狀態時以百分比形式顯示閥位反饋量。
	光柱1：以百分比形式顯示上位機或調節器的輸出信號的控制量，即手操器的控制量。
	光柱2：以百分比形式顯示閥位反饋量。





JL-DFD/Q-9000智能手操器選型表

JL-DF			說明
儀表類型		D Q	電動手操器 氣動手操器
設計序列		9	9000系列儀表
顯示方式		1 2 3 4 5 6 7 8 9	單屏顯示 雙屏顯示 單屏+單光柱 單屏+雙光柱 雙屏+單光柱 雙屏+雙光柱 單屏+三光柱 三屏顯示 開方方式顯示信號切除
輸入方式		1 2 3   4   5	配直流電流（0-10mA、4-20 mA） 配直流電壓（0-5V、1-5V） 配直流電壓（0-10mA、4-20 mA）加一路位式儀表 配直流電壓（0-5V、1-5V）加一路位式儀表 特殊輸入信號訂貨請注明
控制輸出及調節方式	電動手操器	1 2 3 4 5 6	正轉、反轉+上、下限報警 正轉、反轉+手動輸出 正轉、反轉+EM1功能 正轉、反轉+EM2功能 正轉、反轉+開機手動功能 正轉、反轉+上、下限限幅功能
	氣動手操器	1   2   3   4   5   6	輸出直流（0-10 mA、4-20 mA）+上、下限報警 輸出直流（0-10 mA、4-20 mA）+手動輸出 輸出直流（0-10 mA、4-20 mA）+EM1功能 輸出直流（0-10 mA、4-20 mA）+EM2功能 輸出直流輸出直流（0-10 mA、4-20 mA）+開機手動功能 輸出直流（0-10 mA、4-20 mA）+上、下限限幅功能
閥位反饋輸入方式		0 1 2 3 4 5 6	無閥位反饋 反饋4-10 mA 反饋4-20mA 反饋0-5V 反饋1-5V 反饋1-10V 反饋電位器
外形尺寸		H V F Q	橫式160*80   開孔152*76 豎式80*160   開孔76*152 方式96*96    開孔92*92 方式72*72    開孔68*68
閥位反饋值變送輸出		A B C D E F	無變送輸出 變送輸出0-10 mA 變送輸出4-20 mA 變送輸出0-5V 變送輸出1-5V 特殊信號變送輸出（訂貨注明）
控制量變送輸出		A B C D E F	無變送輸出 變送輸出0-10 mA 變送輸出4-20 mA 變送輸出0-5V 變送輸出1-5V 特殊信號變送輸出（訂貨注明）
供外24V直流電流		P	缺省為24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源）
通訊接口		T	缺省為不帶通訊接口 帶RS485或RS232通訊接口
供電電源		K W	缺省為220V.AC 開關電源18-36VDC或18~36VAC
