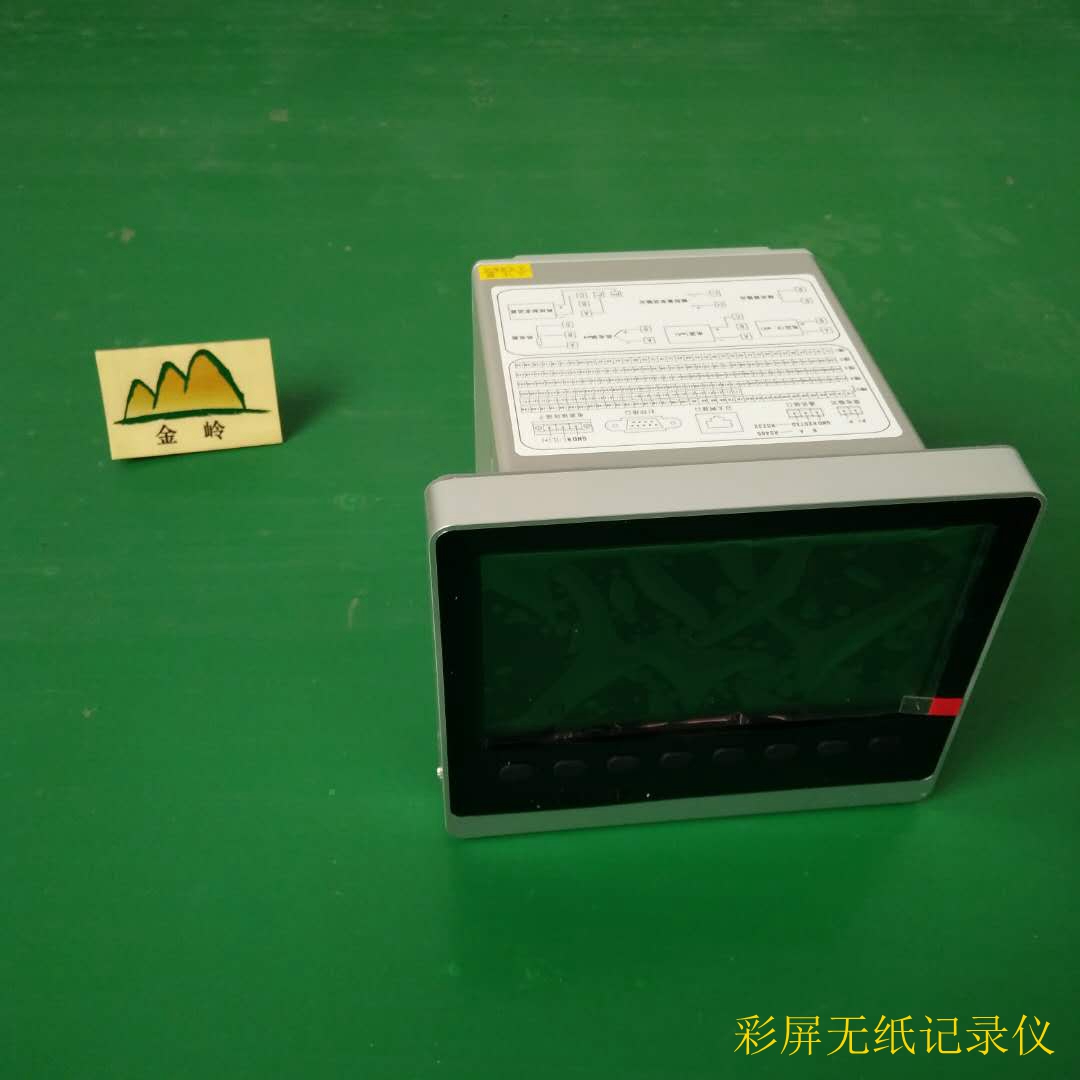

JJLR-3000彩屏無紙記錄儀采用高亮度、寬視角的5.6英寸TFT液晶顯示屏，顯示清晰明了；采用超大容量的NAND FLASH作為歷史數據的存儲介質，真正實現無紙記錄儀強大的記錄功能；按鍵和旋鈕聯用使操作更靈活簡便，真正符合了工業人員的操作習慣。同時采用CF卡作為外部存儲介質，可將需要保存的數據通過CF卡轉存至計算機或其它設備中永久保存或打印。
主要技術指標
采樣周期：0.5S
報警輸出：二限報警，報警方式為測量值上限、下限及偏差報警，繼電器輸出觸點容量 AC220V/3A
控制輸出：⑴繼電器觸點輸出
⑵固態繼電器脈沖電壓輸出（DC12V/30mA）
⑶單相/三相可控硅過零觸發
⑷單相/三相可控硅移相觸發
⑸模擬量4～20mA、0～10mA、1～5V、0～5V 控制輸出
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下
功能特點
● 萬能輸入功能
●自動校準和人工校準功能
●手動/自動無擾動切換功能
●可選擇適應加熱或制冷的正/反作用
●控制輸出信號限幅
●智能PID調節儀采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度高的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果
●智能PID調節儀增加了30段程序控制功能
主要特點
◇采用/新大規模集成電路，國際名廠元器件精心設計；
◇采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；
◇全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◇新型開關電源，85VAC~265VAC范圍內正常工作；
◇集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◇提供變送器+24VDC隔離配電；
◇全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作；
◇大容量FLASH閃存芯片，掉電永不丟失數據；
◇12路繼電器報警輸出。
◇可輸入各種標準信號，F(xiàn)r、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
◇信號全量程精度±0.2%
◇通道間完全隔離
◇可提供隔離配電
◇提供標準4-20mA輸出
◇報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄/近的15條報警信息；
◇支持流量累積功能；
◇4組溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸?br />
用補償模型； ◇支持真空度科學計數法顯示；
◇曲線走紙方式可設定橫向或縱向；
◇每4組曲線顯示可以自由組合，自定義曲線顏色；
◇內置GB2312二級漢字字庫（6500漢字）；
◇串行通訊接口：RS-485和RS-232C；
◇外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要。
JL-3000系列智能液晶顯示彩色無紙記錄儀
技術指標
|
輸入信號 |
16通道，每個通道萬能輸入，通道間全隔離，隔離電壓大于1000V |
|
信號類型 |
(1) 標準II型、III型信號：0-10Madc、0-5VDC、0-20mADC、1-5VDC
(2) 熱電偶：WR25型、B型、E型、J型、K型、S型、T型、R型
(3) 熱電阻：PT100、Cu50
(4) 根據用戶要求定制 |
|
精度 |
±0.5%FS |
|
記錄間隔 |
1-240S任意設置 |
|
存儲時間 |
96/通道數~96*240/通道數單位：天 |
|
報警輸出 |
8路繼電器輸出，250VAC3A,30VDC3A,默認為常開觸點 |
|
配電 |
8路繼電器輸出，額定電壓24VDC,隔離型限流輸出，隔離電壓1000vVDC |
|
通訊接口 |
提供RS-232或RS-485兩種接口，使用RS-485時需外接RS232/485接口轉化模塊 |
|
供電 |
電壓：220VAC;頻率：50HZ |
|
安裝尺寸 |
138*138MM |
|
環境條件 |
工作溫度0-50攝氏度，相對濕度10-85%（無結露）
運輸和存儲：-20~70攝氏度，相對濕度5~95%（無結露 |
